在電源產品的研發驗證與量產測試中，電源自動測試系統（ATE）的選擇直接關系到測試效率、數據準確性和投資回報。面對市場上琳瑯滿目的自動測試設備，如何根據自身產品特點和測試需求，選擇一套高效、穩定、可擴展的電源ATE系統？源儀電子將從五個維度為您提供選型指南。

一、明確測試需求：選型的第一步

選型的首要任務是精確定義測試場景與需求，關鍵需聚焦“測試對象、測試目標、使用環境”三大維度

1. 分析被測電源產品特性

● 電壓范圍： 明確被測設備的額定工作電壓和耐壓測試電壓。建議電源ATE系統的輸出電壓上限覆蓋測試需求，并預留20%-30%余量，避免滿負荷運行導致精度下降。

● 電流范圍： 根據額定工作電流和啟動峰值電流確定需求。例如測試額定電流10A的產品，需選擇輸出電流≥30A的測試能力。

● 功率需求： 通過電壓×電流計算測試功率，系統額定功率需≥測試功率并預留10%-20%余量。

2. 明確測試目標與功能需求

● 基礎測試：輸出效能測試（電壓/電流/效率）、待機功耗測試等

● 進階測試：動態響應測試、時序/雜訊分析、短路及OVP保護測試

● 高級測試：多通道并行測試、列表測試、編程測試（OCP/OPP捕獲等）

二、硬件配置：關鍵測試儀器的選型要點

電源自動測試系統的硬件配置需根據具體的測試要求及被測產品特性來決定。以下為關鍵設備的選型要點：

1. 直流電子負載

電子負載是電源ATE中關鍵的模擬測試設備。選型時需關注以下關鍵參數：

● 工作模式： 應支持定電流（CC）、定電壓（CV）、定功率（CP）、定電阻（CR）等基本模式。對于LED電源測試，建議選擇具備CR-LED測試模式的產品，可真實模擬驅動電源特性。

● 動態響應能力： 動態測試頻率越高越好，建議選擇支持50kHz以上動態負載頻率的產品。

● 多通道擴展能力： 對于多路輸出電源的測試，建議選擇采用模組化設計的多通道電子負載，同一控制外框可支持多個通道，不同功率模組可自由組合。

● 測量精度： 電壓電流顯示分辨率越高越好，高分辨率可應對更多精密測試場合。

源儀電子推薦方案： L28系列單通道大功率直流電子負載具備500kHz高速采樣AD、50kHz動態負載頻率，支持CC/CV/CP/CR/CR-LED/電池放電/動態/列表/編程等多種測試模式。Mxx系列多通道電子負載采用模組化設計，支持GPIB和RS232遠程控制，可滿足復雜的多路并行測試需求。

2. 功率分析儀/數字功率計

功率計用于精確測量電壓、電流、功率、功率因數等關鍵參數。選型建議：

● 量程范圍應覆蓋被測產品的電壓電流上限

● 支持真有效值（Trms）測量

● 具備上下限智能報警功能，方便生產線批量判別

● 多通道機型可同時檢測多個產品，大幅提高測試效率

源儀電子推薦方案： P62000系列數字功率計電壓量測范圍0.5~600V，電流量測范圍0.05mA~40A，功率量測范圍0.01mW~24kW，精度優于0.5級。四通道機型P62104H/P62204H可同時檢測4個產品，專搭配電源自動測試系統使用。

3. 程控交/直流電源

程控電源為被測產品提供精確的輸入激勵。選型關注：

● 輸出電壓/電流/功率范圍是否滿足產品測試要求

● 輸出頻率范圍（交流電源）是否覆蓋產品工作頻段

● 波形編輯能力（如任意波形生成）

● 多相輸出能力

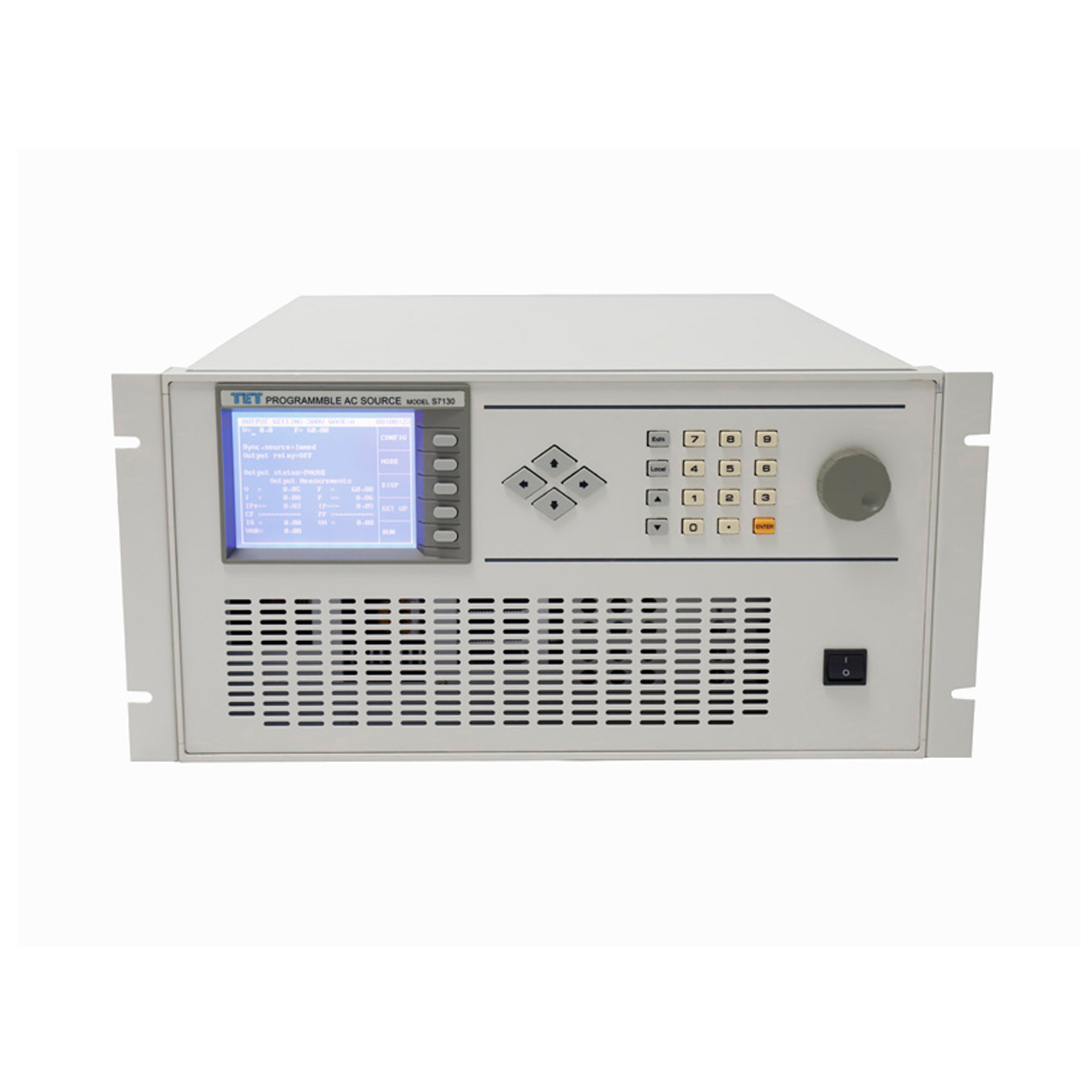

源儀電子推薦方案： S7130可編程交流電源供應器提供0~300V、15Hz~2kHz輸出范圍，功率達3kVA；S7160提供0~500V、45Hz~1kHz輸出范圍，功率達6kVA-。

三、軟件功能：自動化測試的靈魂

成熟的ATE測試系統不僅要有過硬的硬件，更需要強大的軟件支持。選型時需關注：

● 測試項目庫： 系統是否內建豐富的標準測試項目，如輸出效能測試、時序測試、保護功能測試等

● 測試報表功能： 能否自動生成測試報表，支持自定義報表格式

● 統計分析功能： 是否具備統計分析能力，滿足現代化品質控制需求

● 系統兼容性： 系統能否兼容多種品牌/型號的測試儀器，如時序/雜訊分析儀、示波器、萬用表等

● 二次開發能力： 是否支持用戶自定義測試流程和測試參數

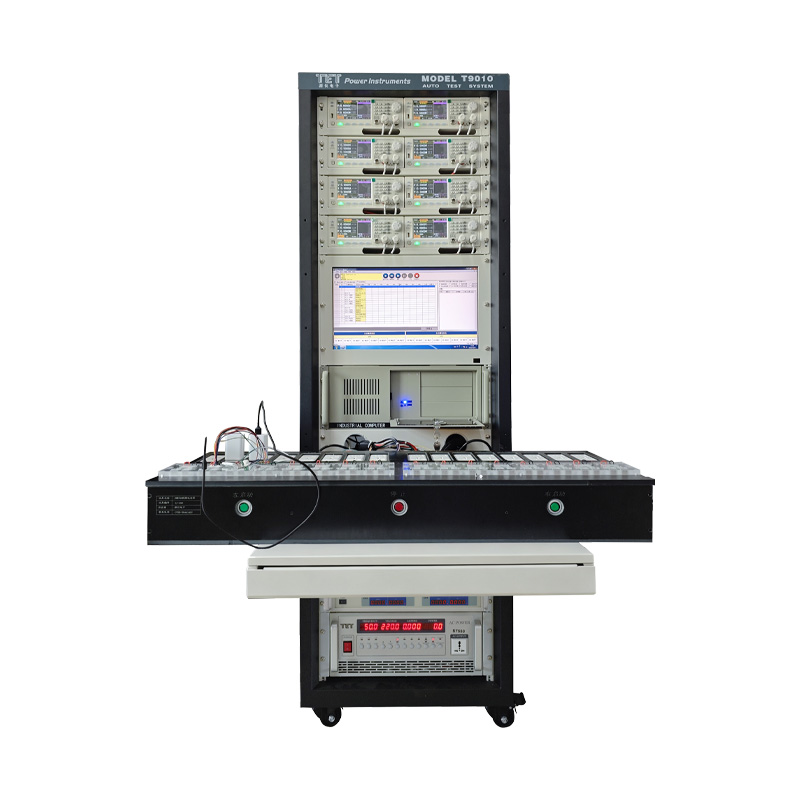

源儀電子推薦方案： T9010系統軟件采用模塊化系統平臺軟件，內建開關電源標準測試項目，操作簡單，具備自動生成測試報表、編輯統計分析、系統管理等功能，滿足現代化品質控制與生產測試需求。

四、擴展性與兼容性：為未來投資

電源自動測試系統的選型還應考慮其擴展能力和兼容性：

● 硬件擴展性： 系統能否根據產品測試要求的升級增加硬件配置，便于設備投入成本控制

● 接口兼容性： 是否支持GPIB/RS232/RS485/CAN/LAN/I2C等多種通訊接口

● 通道擴展能力： 系統能否輕松實現多路輸入/輸出電源的同時測試。T9010系統經由ATS測試治具，可輕松實現6路、8路或10路電源的同時測試

● 設備利舊： 系統能否將客戶已有合適的電子設備應用于測試系統，實現經濟節約

五、選型成本與ROI評估

選型還需綜合考慮投資成本與長期回報：

● 設備采購成本： 硬件和軟件的一次性采購費用

● 測試效率提升： 自動化測試相比手動測試可大幅提升效率，規模化生產可降低單件測試成本

● 維護成本： 設備的可靠性、售后服務體系是否完善

● 使用壽命與升級成本： 系統的設計壽命及后續升級費用

電源ATE系統的選型是一項系統工程，需要從產品特性、測試需求、硬件配置、軟件功能、擴展性和成本等多個維度綜合考量。深圳市源儀電子有限公司作為深耕電源測試領域近二十年的專業制造商，可為您提供從單機設備到全套ATE系統的完整解決方案。無論是研發實驗室的精密測試，還是生產線的批量測試，源儀電子都能為您量身定制合適的電源自動測試方案。
